LEDライト

100円ショップで購入したLEDライトを分解して改造しました。

(これまでのプロセスは、前回の記事をご覧ください)

LEDライトを改造して、収納ボックス内部の照明として
使えるようにします。

100円ショップで購入したLEDライト
100均のLEDライト

扉を開けると点灯すLEDライト
このような商品

通常の仕様


セット内容


最初に仕様通りの動作確認をします

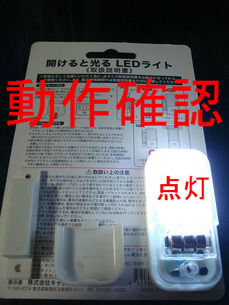

動作確認

電池カバーを開けて、本体のネジを外す


照明のフタを開ける。


内部の回路板を外して、裏返す。


ハンダを溶かして、付属のビニルコード(青い線)を外し
長い単芯ビニルコード(黒い線)と付け替える


付属の青い線は完全に外す


もうひとつの青い線も外す。


長い単芯ビニルコード(赤い線)と付け替える。


電動ドリルで本体のカバーに穴を開ける


穴に長いコード(赤と黒)を通す。


本体カバーの裏面にネジ穴を開ける


本体カバーに回路板をはめる


内側からインシュロックでコードを留める。

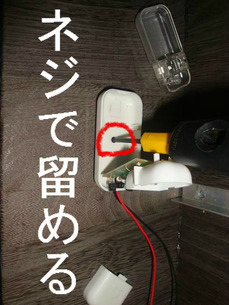

本体カバーの内側からネジで留めて固定する


2箇所につける。
LED照明

外部電源は乾電池を使用して、
点灯テスト
をしてみました


次は、内側の配線電池ボックスのことをやります。
きはまたいつか、、

(これまでのプロセスは、前回の記事をご覧ください)


秋葉原で電材を揃える。

(これまでのプロセスは、前回の記事をご覧ください)

収納ボックスに付ける電材を揃えるため、
秋葉原へ行ってきました

秋葉原にある電材売り場
秋葉原 電材売り場

このお店は、いろいろな種類電池ボックスがあります。
電池ボックスなどの売り場

電池ボックスにスイッチがついたもの
見つけました。
電池ボックス

同じお店に、ちょうどいい長単心ビニルコード
電池ボックスを固定できそうなステー金具も売っていたので
一緒に購入しました

単心ビニルコード

レジでお会計をして、
レジでお会計
探していた0号のケーブルカバー
ほかのお店で見つけました。

このあと御徒町まで歩き
近くの100円ショップでLEDライト購入。
LEDライト

今回購入したものは全部で859円

これで材料は全て揃っかな

完成が
楽しみ
☆彡

続きは
またいつか、、
