中板

収納ボックスの中板を載せる支持レールを作る。

(これまでのプロセスは、前回の記事をご覧ください)

グラインダでアルミアングル切断する。
グラインダで切断する。

560mmで切断
560mmの長さで切断

切断面の面取をする。
端は面取りをする。

ネジ穴の位置を測って、しるしをつける
しるしをつける。

電動ドリルでネジ穴を開ける
電動ドリルでネジ穴を開ける。

ネジ穴
ネジ穴

側板の内側に、アルミアングル(支持レール)を
木ネジで固定する。
支持レールを木ネジで固定する

支持レールの完成です
完成

完成

は、木板(底板、側板、背面板)を途中まで組み立てます。
続きまたいつか、、

(これまでのプロセスは、前回の記事をご覧ください)


収納ボックスの中板は、野菜の収納にも使えるようにしました。

(これまでのプロセスは、前回の記事をご覧ください)

“収納ボックスは、野菜収納にも使えるように
中板は、通気性の良すのこ風に作ってみます。”


工作材と加工丸棒にそれぞれカット線を描き
のこぎりを使って切ります。
ここでは刃の細かいエンビソーを使ってみました。

工作材に280mmピッチのしるしをつける
工作材

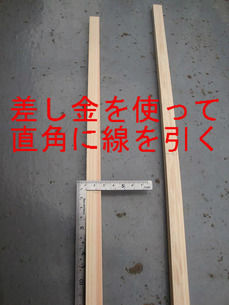

差し金を使って、直角に線を引く
差し金を使って直角に線を引く

線に沿って切る
線に沿って切る

支え角棒になる部分
280mm×4本

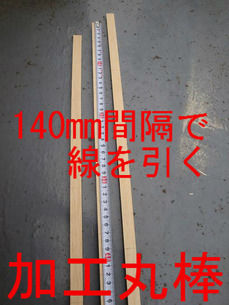

加工丸棒140mmピッチのしるしをつけ、
差し金を使って、直角に線を引く
加工丸棒

線に沿って切る
線に沿って切る

板材になる部分(加工丸棒)
140mm×18本

支え角棒が割れないように
電動ドリルで下穴を開けておく
ネジ穴を開ける

接続部分に木工用ボンドをつける
接続部分に木工用ボンドをつける

木ネジを締め付けて固定する
木ネジで固定する

中板の完成
中板の完成

次は、中板を載せる支持レールを作る予定です。
きはまたいつか、、

(これまでのプロセスは、前回の記事をご覧ください)
